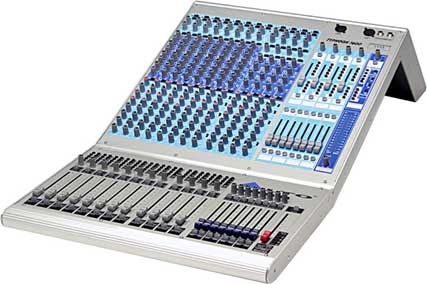

Микшеры серии Typhoon. Микшеры TyphoonНа каждом моноканале есть симметричный микрофонный вход (XLR), симметричный линейный вход (джек), посыл-возврат (джек), несимметричный линейный выход (джек), переключатель и светодиодный индикатор фантомного питания (+48 В), переключатель и светодиодный индикатор инвертирования фазы сигнала, светодиодный индикатор перегрузки, регулятор чувствительности, регулятор частоты среза, переключатель и светодиодный индикатор активности фильтра верхних частот, четырехполосный полупараметрический эквалайзер с переключателем и светодиодным индикатором активности, регуляторы посыла на вспомогательные шины, переключатели пре- или постфейдерного отбора сигнала на первую, вторую, третью-четвертую (переключатель общий) и на четыре остальные (переключатель общий) вспомогательные шины, переключатели назначения канала на каждую пару подгрупп, на главную шину и на четыре группы заглушения, регулятор стереопанорамы, переключатель заглушения, светодиодный индикатор перегрузки, светодиодный индикатор наличия сигнала, фейдер, переключатель префейдерного прослушивания. На каждом стереоканале есть симметричный микрофонный моновход (XLR), симметричный линейный моновход (джек), пара симметричных линейных входов (джеки, левый — моно), переключатель и светодиодный индикатор фантомного питания (+48 В) для микрофонного входа, переключатель и светодиодный индикатор инвертирования фазы сигнала, светодиодный индикатор перегрузки, регулятор чувствительности моновходов, регулятор частоты среза, переключатель и светодиодный индикатор активности фильтра верхних частот (фильтр только для моновходов), регулятор чувствительности стереовходов (пары входов на джеках), селектор входов и светодиодный индикатор выбора моновхода, четырехполосный эквалайзер с переключателем и светодиодным индикатором активности, регуляторы посыла на вспомогательные шины, переключатели пре- или постфейдерного отбора сигнала на первую, вторую, третью-четвертую (переключатель общий) и на четыре остальные (переключатель общий) вспомогательные шины, переключатели назначения канала на каждую пару подгрупп, на главную шину и на четыре группы заглушения, регулятор стереобаланса, переключатель заглушения, светодиодный индикатор перегрузки, светодиодный индикатор наличия сигнала, фейдер, переключатель префейдерного прослушивания. На каждом вспомогательном стереоканале есть пара симметричных линейных входов (джеки, левый — моно), регулятор стереобаланса, переключатель (со встроенным светодиодным индикатором) заглушения, фейдер, переключатели назначения на пары подгрупп и на главную шину, переключатели назначения на первую, вторую, третью и четвертую вспомогательные шины, на вспомогательные шины с пятой по восьмую сразу, переключатель прослушивания (со встроенным светодиодным индикатором). Через первый вспомогательный стереоканал осуществляется подача фонограммы с предназначенной для этого пары линейных входов (джеки). На каждой вспомогательной шине есть посыл-возврат (джек), симметричный линейный выход (XLR), переключатель (со встроенным светодиодным индикатором) заглушения, переключатель прослушивания (со встроенным светодиодным индикатором). Для каждой пары вспомогательных шин есть фейдер. На каждой подгруппе есть посыл-возврат (джек), симметричный линейный выход (XLR), переключатель назначения на главную шину, регулятор стереопанорамы подгруппы в главном миксе, переключатель (со встроенным светодиодным индикатором) заглушения, фейдер, переключатель прослушивания (со встроенным светодиодным индикатором). На главной шине есть переключатель (со встроенным светодиодным индикатором заглушения), фейдер, переключатель прослушивания (со встроенным светодиодным индикатором), пара выходов для записи (джеки, несимметричные), пара посылов-возвратов (джеки), пара симметричных линейных выходов (XLR). Есть генератор тестового сигнала с переключателем активности, переключателем частоты сигнала (10 кГц, 1 кГц или 100 Гц), переключатель уровня (+4 дБ, 0 дБ, -10 дБ), вход переговорного микрофона (XLR), переключатель активности входа переговорного микрофона, переключатели назначения генератора тестового сигнала и переговорного микрофона на пары подгрупп и на главную шину, переключатели назначения на первую, вторую, третью и четвертую вспомогательные шины, на вспомогательные шины с пятой по восьмую сразу, переключатель активности и регулятор уровня секции переговорного микрофона и генератора тестового сигнала. Также есть разъем для подключения лампочки подсветки (четырехконтактный XLR), два разъема для подключения основного и резервного блоков питания. Все фейдеры длиной 100 мм. Микшер Typhoon 1600 имеет восемь моноканалов, габариты 500 х 195 х 956 мм, массу 13 кг. Микшер Typhoon 2400 имеет шестнадцать моноканалов, дополнительный разъем для лампочки подсветки, габариты 690 х 195 х 956 мм, массу 18 кг. Микшер Typhoon 3200 имеет 24 моноканала, дополнительный разъем для лампочки подсветки, габариты 780 x 195 x 956 мм, массу 23 кг. Микшер Typhoon 4800 имеет 40 моноканалов, два дополнительных разъема для лампочек подсветки, габариты 1160 x 195 x 956 мм, массу 32 кг. |
