Некоторые сведения о записи. Общие сведения о записи


Под процессом записи сигнала понимают преобразование поступающих сигналов в пространственное изменение состояния или формы некоторого физического тела (носителя записи) с целью сохранения в нем информации для последующего ее получения (извлечения). Информацию, сохраняемую в носителе записи, называют записью. Носитель записи, содержащий информацию, полученную в процессе записи, называют фонограммой.

За век, прошедший с момента возникновения первых идей записи звука, были предложены десятки способов записи. Одними из них являются:

- механический (грамзапись)
- фотографический
- магнитный
- лазерный
- и т.д.

Некоторые сведения о записи (Общие сведения о записи)

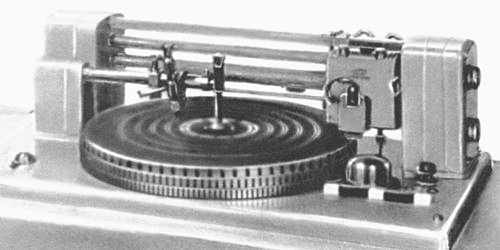

Станок для механической звукозаписи

Процесс механической записи состоит из нескольких этапов. первичную запись ведут на диск из аморфной меди или на дюралюминиевый диск, покрытый лаковым слоем (так называемый лаковый диск). Записывающий элемент - острие резца рекордера перемещается механизмом в радиальном направлении - от края к центру - и вырезает в меди или лаковом слое спиральную канавку. Помимо поступательного перемещения в радиальном направлении резец в соответствии с записываемым сигналом совершает колебания в горизонтальной и вертикальной плоскостях. В результате изменяются ширина и глубина канавки. С медного или лакового диска гальваническим путем снимают копию, в которой углублениям канавки соответствуют выступающие борозды. Эта копия используется как матрица при прессовании или штамповке пластмассовых грампластинок. Сигналы, записанные на грампластинках, воспроизводят с помощью электропроигрывающего устройства (ЭПУ).


Схема светомодулирующего устройства с зеркальным модулятором света для фотографической звукозаписи: 1 — записывающая лампа; 2 и 6 — конденсорные линзы; 3 — диафрагма с М-образным вырезом; 4 — изображающая линза; 5 — модулирующее зеркальце; 7 — диафрагма с узким прямоугольным вырезом; 8 — микрообъектив; 9 — световой штрих на кинопленке; 10 — кинопленка; 11 — фрагмент фонограммы с «сфотографированным» на ней звуком

В качестве носителя записи при фотографической записи используют светочувствительный носитель - прозрачную пластмассовую основу в виде ленты, покрытую светочувствительным слоем. Фонограмма образуется в результате фотографического процесса. Под воздействием записываемого сигнала изменяется световой поток, попадающий на движущийся носитель. Киноленту проявляют, промывают, закрепляют, сушат. С полученного негатива снимают позитивную копию и повторяют перечисленные фотохимические процессы. В результате образуется фотографическая фонограмма. Сигнал отображается на киноленте в виде прозрачной полоски переменной ширины или переменной плотности (прозрачности). Далее, чтобы воспроизвести записанный сигнал, движущуюся фонограмму просвечивают пучком света.

Некоторые сведения о записи (Общие сведения о записи)

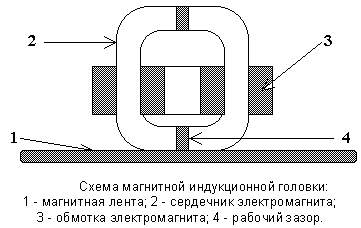

Магнитную запись на движущийся ферромагнитный носитель производят с помощью особого электромагнита - магнитной записывающей головки - в обмотку которого подают ток сигнала. Магнитное поле электромагнита намагничивает носитель записи, в качестве которого используют пластмассовую ленту, покрытую порошком окислов ферромагнитных металлов или металлическим ферромагнитным слоем. Фонограмма получается в виде намагниченных участков разной длины. Она не нуждается ни в каких процессах обработки и может быть воспроизведена немедленно с помощью устройства, аналогичного записывающему.

Комбинацией механического и оптического способов записи является запись лазерным лучом на компакт-диски. Запись ведут модулированным лучом лазера на вращающийся диск. Под его воздействием в материале первичного носителя образуются углубления - лунки - разной длины. Далее как и при механической записи, получают матрицу. Прессованием получают копии первичной записи. Для воспроизведения также используют луч лазера.

Магнитооптическая запись (или запись на MiniDisk) - это гибрид магнитной и лазерной записи. В ней для записи используется и лазерный луч, и магнитная головка. Главная технология формата MD заложена в самом носителе, специальный магнитный слой которого обладает одним очень полезным, хотя и немного странным свойством. Если этот слой намагничен отрицательным полюсом магнита, то отражающийся от его поверхности лазерный луч немного отклонится в одну сторону. Если этот слой намагничен положительным полюсом, то он отклоняет луч в другую сторону. И хотя отклонения составляют всего лишь около одного градуса, этого достаточно, чтобы их уловил считывающий сенсор и зарегистрировал в виде нулей и единиц цифрового сигнала.
