О микрофонах. Устройство и принцип действия микрофонов

О микрофонах (Устройство и принцип действия микрофонов)

Любой микрофон состоит из двух систем: акустикомеханической и механоэлектрической.

Свойства акустикомеханической системы сильно зависят от того, как воздействует звуковое давление:

- на одну сторону диафрагмы (микрофон давления) или на обе стороны
- симметрично ли это воздействие (микрофон градиента давления) или на одну из сторон диафрагмы действуют колебания, непосредственно возбуждающие ее, а на вторую - прошедшие через какое-либо механическое или акустическое сопротивление или систему задержки времени (асимметричный микрофон градиента давления).

Сильное влияние на качественные характеристики микрофона оказывает его механоэлектрическая часть.

Первым получил распространение угольный микрофон, который и до сих пор используют в телефонии. Действие его основывается на изменении сопротивления между зернами угольного порошка при изменении давления на их совокупность.


Рис. 1 Устройство микрофонов: а - угольного; б - электромагнитного; в - электродинамического; г - ленточного; д - конденсаторного; е - пьезоэлектрического

Угольный микрофон (рис. 1, а) работает следующим образом. При воздействии звукового давления на его диафрагму 1 она начинает колебаться. В такт этим колебаниям изменяется и сила сжатия зерен угольного порошка 2, в связи с чем изменяется сопротивление между электродами 3 и 4, а при постоянном электрическом напряжении изменяется и ток через микрофон. Если, скажем, включить микрофон к первичной обмотке трансформатора Т, то на зажимах его вторичной обмотки будет возникать переменное напряжение, форма кривой которого будет отображать форму кривой звукового давления, воздействующего на диафрагму микрофона.

Основное преимущество угольного микрофона - высокая чувствительность, позволяющая использовать его без усилителей. Недостатки - нестабильность работы и шум из-за того, что полезный электрический сигнал вырабатывается при разрыве и восстановлении контактов между отдельными зернами порошка, большая неравномерность частотной характеристики и значительные нелинейные искажения.

После угольного микрофона появился электромагнитный микрофон, который работает следующим образом (рис. 1, б). Перед полюсами (полюсными наконечниками) 2 магнита 3 располагают ферромагнитную диафрагму 1 или скрепленный с ней якорь. При колебаниях диафрагмы под воздействием на нее звукового давления меняется магнитное сопротивление системы, а значит, и магнитный поток через витки обмотки, намотанной на магнитопровод этой системы. Благодаря этому на зажимах обмотки возникает переменное напряжение звуковой частоты, являющееся выходным сигналом микрофона.

Электромагнитный микрофон стабилен в работе. Однако ему характерен узкий частотный диапазон, большая неравномерность частотной характеристики и значительные нелинейные искажения.

В противоположность электромагнитному микрофону чрезвычайно широкое распространение для целей озвучения, звукоусиления получил электродинамический микрофон в своих двух модификациях - катушечной и ленточной.

Принцип действия электродинамического катушечного микрофона состоит в следующем (рис. 1, в). В кольцевом зазоре 1 магнитной системы, имеющей постоянный магнит 2, находится подвижная катушка 3, скрепленная с диафрагмой 4. При воздействии на последнюю звукового давления она вместе с подвижной катушкой начинает колебаться. В силу этого в витках катушки, перерезывающих магнитные силовые линии, возникает напряжение, являющееся выходным сигналом микрофона.

Электродинамический микрофон весьма стабилен в работе, имеет довольно широкий частотный диапазон, сравнительно небольшую неравномерность частотной характеристики.

Устройство ленточного электродинамического микрофона несколько отличается от устройства катушечной модификации (рис. 1, г). Здесь магнитная система микрофона состоит из постоянного магнита 1 и полюсных наконечников 2, между которыми натянута легкая, обычно алюминиевая, тонкая (порядка 2 мкм) ленточка 3. При воздействии на обе ее стороны звукового давления возникает сила, под действием которой ленточка начинает колебаться, пересекая при этом магнитные силовые линии, вследствие чего на ее концах развивается напряжение.

Т.к. сопротивление ленточки очень мало, то для уменьшения падения напряжения на соединительных проводниках напряжение, развиваемое на концах ленточки подается на первичную обмотку повышающего трансформатора, размещенного непосредственно вблизи ленточки. Напряжение на зажимах вторичной обмотки трансформатора является выходным напряжением микрофона.

Частотный диапазон этого микрофона довольно широк, а неравномерность частотной характеристики невелика.

Для электроакустических трактов высокого качества наибольшее распространение в настоящее время получил конденсаторный микрофон. Он работает следующим образом (рис. 1, д): жестко натянутая мембрана 1 под воздействием звукового давления может колебаться относительно неподвижного электрода 2, являясь вместе с ним обкладками электрического конденсатора. Этот конденсатор включается в электрическую цепь последовательно с источником постоянного тока Е и активным нагрузочным сопротивлением R. При колебаниях мембраны емкость конденсатора изменяется с частотой воздействующего на мембрану звукового давления, в следствии чего, в электрической цепи появляется переменный ток той же частоты и на нагрузочном сопротивлении возникает падение напряжения, являющееся выходным сигналом микрофона.

Нагрузочное сопротивление должно быть большим, чтобы падение напряжения на нем не уменьшалось сильно на низких частотах, где емкостное сопротивление конденсатора очень велико и эксплуатация такого микрофона была бы невозможна из-за сравнительно небольшого сопротивления микрофонных линий и нагрузки. По этой причине почти у всех современных конденсаторных микрофонов предусмотрены конструктивно связанные с самим микрофоном усилители, имеющие малый коэффициент усиления (порядка 1), высокое входное и низкое выходное сопротивления.

Конденсаторные микрофоны имеют самые высокие качественные показатели:
широкий частотный диапазон, малую неравномерность частотной характеристики, низкие нелинейные и переходные искажения, высокую чувствительность и низкий уровень шумов.

Электретные микрофоны, по существу, те же конденсаторные, но постоянное напряжение для них обеспечивается не обычным источником, а электрическим зарядом мембраны или неподвижного электрода, материалы которых отличаются тем, что способны сохранять этот заряд длительное время.

Некоторое распространение получили пьезоэлектрические микрофоны (рис. 1, е). Их действие основано на том, что звуковое давление воздействует непосредственно или через диафрагму 1 и скрепленный с ней стержень 2 на пьезоэлектрический элемент 3. При деформации последнего на его обкладках вследствие пьезоэлектрического эффекта возникает напряжение, являющееся выходным сигналом микрофона.

Действие транзисторных микрофонов (весьма мало распространенных) основывается на том, что под действием звукового давления на диафрагму и скрепленное с ней острие, являющееся одновременно эмиттером полупроводникового триода, изменяется сопротивление эмиттерного перехода через него. Хотя транзисторные микрофоны с диафрагмой достаточно чувствительны, но они недостаточно стабильны и их частотные характеристики даже в сравнительно узком диапазоне частот неравномерны.

Стереофонический микрофон

Стереофонический микрофон представляет собой систему из двух микрофонов, конструктивно размещенных в общем корпусе на одной оси друг над другом. Для записи по системе XY применяют стереофонические микрофоны, состоящие из двух одинаковых монофонических микрофонов с кардиоидными характеристиками направленности, причем акустические оси левого и правого микрофонов повернуты на 90° относительно друг друга (рис. 2, а). При записи по системе MS один из микрофонов (микрофон середины) имеет круговую характеристику направленности, а другой (микрофон стороны) - косинусоидальную характеристику направленности (рис. 2, б).


Рис. 2. Характеристики направленности стереофонических микрофонов

Радиомикрофон

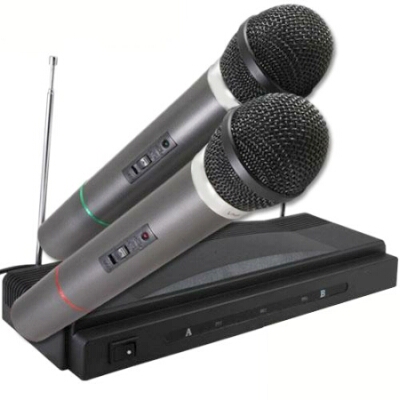

Радиомикрофон представляет собой систему, состоящую из микрофона, переносного малогабаритного передатчика и стационарного приемника. Микрофон чаще всего используют динамический катушечный или электретный. Передатчик либо совмещают в одном корпусе с микрофоном, либо выполняют карманного типа. Он излучает энергию радиочастот в УКВ диапазоне на одной из фиксированных частот. Вследствие влияния дополнительных преобразований в системе "передатчик - эфир - приемник" качественные параметры радиомикрофона уступают параметрам обычного микрофона.

Для приема речи в условиях окружающего шума применяют ларингофоны. Эти приборы воспринимают механические колебания гортани, возникающие при речеобразовании. Для этого ларингофоны (обычно пара) прижимаются к шее в области гортани. По принципу преобразования ранее применялись угольные ларингофоны, а в настоящее время - электромагнитные. Отличие их от соответствующих микрофонов в том, что в них нет диафрагм, на которые воздействует звуковое давление, а подвижный элемент вследствие инерции перемещается относительно корпуса колеблющегося в такт с колебанием гортани, к которой он прилегает.
